Настройка и ремонт частотных преобразователей SCHNEIDER ELECTRIC в Тольятти

Ремонт частотных преобразователей SCHNEIDER ELECTRIC в Тольятти

Ремонт частотных преобразователей SCHNEIDER ELECTRIC в Тольятти, одна из многих услуг предлагаемых сервисным центром "РемПромЭл". Преобразователи частоты относятся к сложной промышленной электронике и состоят из двух взаимосвязанных составляющих- это электронная и силовая часть. Подобное конструктивное исполнение значительно усложняет ремонт частотных преобразователей.

Преобразователь частоты достаточно распространенное промышленное оборудование, и как все подвержены износу. В зависимости от интенсивности использования, нагрузки, среды в которой работает оборудования частотные преобразователи выходят из строя останавливая рабочий процесс.

В целях сомнительной "экономии" некоторые пытаются провести ремонт частотного преобразователя SCHNEIDER ELECTRIC самостоятельно на территории производства. Зачастую данные действия приводят к значительному удорожанию ремонта а при самом неблагоприятном исходе могут привести к не ремонтопригодности частотника.

В виду вышесказанного настоятельно рекомендуем, не пытайтесь проводить ремонт частотных преобразователей своими силами, обратитесь за помощью к специалистам. Современный специализированный сервисный центр имеет в наличии весь необходимый инструмент, включая специальное диагностическое оборудование, а компетентный персонал проведет качественный ремонт частотных преобразователей SCHNEIDER ELECTRIC в Тольятти, к тому же сервисные центры дают гарантию на проведенные ремонтные работы.

Ремонт частотных преобразователей SCHNEIDER ELECTRIC в СЦ "РемПромЭл"

Ремонт частотных преобразователей SCHNEIDER ELECTRIC в сервисном центре самое разумное и экономически выгодное решение. Грамотные специалисты со знанием дела проведут глубокую диагностику неисправного блока и последующий ремонт частотного преобразователя SCHNEIDER ELECTRIC в кратчайшие сроки. К написанному можно добавить то, что каждый без исключения ремонт частотного преобразователя SCHNEIDER ELECTRIC в СЦ "РемПромЭл" проводится с применением оригинальных запасных частей.

В 2013-ом году специалистами компании был проведен первый ремонт частотного преобразователя положивший начало дальнейшему развитию в данном направлении. За прошедшее время были отремонтированы сотни единиц промышленного оборудования и накоплен колоссальный, бесценный опыт в ремонте частотных преобразователей различных производителей.

Сервисный центр "РемПромЭл" оснащен самым современным диагностическим и ремонтным оборудованием, имеются в наличии расходные материалы, а так же на складе компании богатый выбор оригинальных запасных частей, что дает возможность провести качественный ремонт частотных преобразователей SCHNEIDER ELECTRIC.

Обратившись в СЦ за ремонтом частотных преобразователей SCHNEIDER ELECTRIC в Тольятти вы получите:

• Глубокую диагностику с выявлением неисправного компонента;
• Чистку неисправного блока;
• Ремонт преобразователя в кратчайшие сроки;
• Настройку частотника;
• Проверку отремонтированного блока на специальном стенде в условиях максимально приближенных к реальным;
• Видео проверки отремонтированного сервопривода.

Отдельное внимание мы уделяем качеству проведения ремонта и даем гарантию на ремонт частотных преобразователей SCHNEIDER ELECTRIC и на замененные в процессе ремонта запасные части и расходные материалы 6 месяцев.

Настройка частотных преобразователей SCHNEIDER ELECTRIC в Тольятти

Настройка частотных преобразователей SCHNEIDER ELECTRIC - это заключительный этап ремонта и в тоже время очень важный. Для правильной работы восстановленного блока просто необходимо провести грамотное программирование частотного преобразователя. Ремонт и дальнейшую настройку преобразователей частоты SCHNEIDER ELECTRIC выполняют разные специалисты, так как подобная работа довольно сложная и имеет свою специфику.

Настройка частотных преобразователей SCHNEIDER ELECTRIC в Тольятти или как еще называют программирование частотников неотъемлемая часть процесса ремонта преобразователя, ввиду того, что ремонт силовой части это только половина мероприятий направленных на восстановление работоспособности преобразователя.

В некоторых случаях возникает необходимость провести программирование частотного преобразователя без его ремонта. Причин по которым может возникнуть подобная необходимость масса.

Настройка частотного преобразователя SCHNEIDER ELECTRIC может быть и отдельной услугой предоставляемой сервисным центром "РемПромЭл". Инженеры компании проведут необходимую настройку преобразователей SCHNEIDER ELECTRIC в Тольятти как на территории сервисного центра так и с выездом на территорию заказчика (по предварительной договоренности).

От качественной настройки преобразователя частоты зависит правильная и безаварийная работа связки частотника и серводвигателя, а для этого требуется не много, просто программирование частотного преобразователя SCHNEIDER ELECTRIC должен проводить компетентный персонал с богатым опытом по настройке частотников.

Подключение частотных преобразователей

Подключение частотных преобразователей SCHNEIDER ELECTRIC к оборудованию заказчика это еще одна услуга предоставляемая нашей компанией. В случае необходимости специалист центра выполнит подключение преобразователя частоты SCHNEIDER ELECTRIC с выездом на территорию заказчика.

В некоторых случаях на производстве может быть дефицит квалифицированны кадров которые могли бы произвести качественное подключение частотного преобразователя, по этому мы предлагаем услуги нашего сервисного центра.

Свяжитесь с нашими менеджерами и закажите выезд специалиста, и подключением частотного преобразователя SCHNEIDER ELECTRIC займется инженер сервисного центра. В случае заказа на подключение частотных преобразователей SCHNEIDER ELECTRIC силами наших специалистов вы получаете гарантию качества и работоспособности вашего оборудования.

Доверяя работу по подключению преобразователей частоты профессионалам, вы избавляетесь от головной боли и гарантированно получаете работающее оборудование в кратчайшие сроки и за разумную цену.

Ошибки частотных преобразователей

Каждый частотник, оснащен информационной панелью с помощью которой проходит процесс программирования частотных преобразователей, а так же на данную информационную панель в случае нештатной ситуации выводятся коды ошибок которые привели к остановке оборудования.

У каждого производителя разные коды ошибок у кого то это могут быть цифровые обозначения у кого то буквенные, но вся прелесть заключается в том, что открыв документацию и расшифровав код ошибки частотного преобразователя мы с большой долей вероятности можем исправить эту ошибку на месте, сбросить ее на частотнике и запустить оборудование заново.

К сожалению не все ошибки частотных преобразователей SCHNEIDER ELECTRIC можно исправить и сбросить самостоятельно, в некоторых случаях придется обращаться к специалистам сервисного центра.

Самые распространенные ошибки частотных преобразователей SCHNEIDER ELECTRIC:

• Превышение тока;
• Перенапряжение или недостаточное напряжение;
• Перегрузка;
• Ошибка сигнала энкодера;
• Превышение температуры IGBT-модуля ;
• Ошибка связи;
• Обрыв фазы питания;
• Короткое замыкание.

Диагностика и устранение неисправностей ПЧ ATV312

Помощь при обслуживании, отображение неисправностей

При возникновении проблем во время конфигурирования или работы убедитесь, что соблюдены все рекомендации по условиям окружающей среды и используемой схеме установки.

Первая обнаруженная неисправность регистрируется и отображается на мигающем экране:

ПЧ блокируется, и контакт программируемого реле (R1A 8R1C или R2A 8 R2C) размыкается.

Преобразователь частоты не запускается, но код ошибки не отображается

• При отсутствии индикации проверьте питание преобразователя, подключение входов AI1 и AI2, а также подключение к разъему RJ45.
• В других случаях обратитесь к Руководству по программированию.

Функции контроля неисправностей не могут быть приведены в исходное состояние автоматически

Причина неисправности должна быть исключена перед перезапуском путем отключения и повторного включения питания.

Код	Описание	Причина	Устранение
bLF	[УПРАВЛЕНИЕ ТОРМОЗОМ]	Ток снятия тормоза не достигнут Пороговое значение частоты наложения тормоза bEn = nO (не настроено), в то время как функция управления тормозом bLC назначена	Проверьте подключение преобразователя/ двигателя Проверьте обмотки двигателя Проверьте настройку Ibr меню FUn8 Проверьте настройки, соответствующие bEn
CrF	[ЗАРЯДНАЯ ЦЕПЬ КОНДЕНСАТОРОВ]	Неисправность управления реле нагрузки или повреждение нагрузочного сопротивления	Замените преобразователь
EEF	[НЕИСПРАВНОСТЬ EEPROM]	Неисправность внутренней памяти	Проверьте окружение (электромагнитную совместимость) Замените преобразователь
IF1	[ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ]	Неизвестный типоразмер ПЧ	Замените преобразователь Перезапустите ПЧ Обратитесь в сервисную службу SCHNEIDER ELECTRIC
IF2	[ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ]	Карта MMI не распознается Карта MMI не совместима с ПЧ Недостаток отображения
IF3	[ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ]	Проблема пямяти EEPROM
IF4	[ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ]	Неисправность памяти EEPROM
OCF	[ПЕРЕГРУЗКА ПО ТОКУ]	Некорректные параметры в меню [НАСТРОЙКА] (SEt-) и [ПРИВОД] (drC-) Слишком большой момент инерции или приводная нагрузка Механическая блокировка	Проверьте параметры в меню [НАСТРОЙКА] (SEt-) и [ПРИВОД] (drC-) Проверьте правильность выбора системы ПЧдвигательнагрузка Проверьте состояние механизма
SCF	[КОРОТКОЕ ЗАМЫКАНИЕ ДВИГАТЕЛЯ]	Короткое замыкание или замыкание на землю на выходе преобразователя Большой ток утечки на землю на выходе ПЧ при параллельном подключении нескольких двигателей	Проверьте соединительные кабели между ПЧ и двигателем и изоляцию двигателя Уменьшите частоту коммутации Добавьте индуктивность, последовательно с двигателем
SOF	[СВЕРХСКОРОСТЬ]	Неустойчивость или слишком большая приводная нагрузка	Проверьте параметры двигателя, коэффициенты усиления и устойчивости Добавьте тормозной резистор Проверьте правильность выбора системы ПЧдвигательнагрузка
tnF	[ОШИБКА АВТО- ПОДСТРОЙКИ]	Специальный двигатель, или мощность двигателя не соответствует мощности преобразователя Двигатель не подключен	Используйте закон L или P (см.U F t, стр. 32) Проверьте наличие двигателя при автоподстройке При использовании выходного контактора замкните его при автоподстройке

Неисправности, которые сбрасываются самостоятельно при исчезновении причины

Неисправности могут быть также сброшены путем отключения и включения ПЧ или с помощью дискретного входа

Код	Описание	Причина	Устранение
CnF	[КОММУНИКАЦИЯ]	Неисправность связи на уровне коммуникационной карты	Проверьте окружение (ЭМС) Проверьте соединения Проверьте тайм+аут Замените карту
COF	[НЕИСПРАВНОСТЬ CANopen]	Обрыв связи по шине CANopen	Проверьте коммуникационную линию Обратитесь к специальной документации
EPF	[ВНЕШНЯЯ НЕИСПРАВНОСТЬ]	Состояние, возникающее при появлении внешней неисправности	Проверьте элемент вызывающий неисправность и перезапустите привод
ILF	[ВНУТРЕННЯЯ НЕИСПРАВНОСТЬ]	Неисправность связи между коммуникационной картой и ПЧ	Проверьте окружение (электромагнитную совместимость) Проверьте соединения Замените карту
LFF	[ОБРЫВ 4820мA]	Обрыв задания 4820 мA на входе AI3	Проверьте подключение на входе AI3
ObF	[ЧРЕЗМЕРНОЕ ТОРМОЖЕНИЕ]	Слишком быстрое торможение Большая приводная нагрузка	Увеличьте время торможения Подключите, если это необходимо, тормозной резистор См. функцию b r A (обратитесь к Руководству по программированию)
OHF	[ПЕРЕГРУЗКА ПЧ]	Слишком высокая температура преобразователя	Проверьте нагрузку двигателя, вентиляцию ПЧ, его окружение. Дождитесь его охлаждения для перезапуска
OLF	[ПЕРЕГРУЗКА ДВИГАТЕЛЯ]	Срабатывание тепловой защиты из8за длительной перегрузки Некорректное значение параметра r S C	Проверьте параметр I t H тепловой защиты (стр. 27), нагрузку двигателя. Дождитесь его охлаждения для перезапуска Измерьте заново r S C (стр. 30)
OPF	[ОБРЫВ ФАЗЫ ДВИГАТЕЛЯ]	Обрыв фазы на выходе ПЧ Выходной контактор разомкнут Двигатель не подключен, или слишком мала мощность Внезапная неустойчивость тока двигателя	Проверьте подключение ПЧ к двигателю В случае использования выходного контактора настройте O P L на O A C (Обратитесь к Руководству по программированию, меню [УПРАВЛЕНИЕ ПРИ НЕИСПРАВНОСТЯХ] (FLt-)) Испытание с двигателем малой мощности или без двигателя: настройте O P L на n O (обратитесь к Руководству по программированию, меню [УПРАВЛЕНИЕ ПРИ НЕИСПРАВНОСТЯХ] (FLt-)) Проверьте и оптимизируйте параметры U F r (стр. 27), U n S и n C r (стр. 30) и сделайте автоподстройку t U n (стр. 31)
OSF	[ПЕРЕНАПРЯ8ЖЕНИЕ]	Очень высокое напряжение питания Сетевые возмущения	Проверьте напряжение сети
PHF	[ОБРЫВ ФАЗЫ СЕТИ]	Неисправность одной питающей фазы Обрыв фазы Использование однофазного питания для трехфазного ПЧ ATV31 Несбалансированная нагрузка Эта защита срабатывает только при нагрузке	Проверьте подключение силового питания и предохранители Используйте трехфазную сеть Заблокируйте неисправность установкой I P L = n O (обратитесь к Руководству по программированию)
SLF	[НЕИСПРАВНОСТЬ MODBUS]	Обрыв связи по шине Modbus Подтверждение применения выносного терминала L C C=Y E S и отключенный терминал	Проверьте коммуникационную линию Обратитесь к специальной документации Проверьте подключение терминала

Неисправности, которые сбрасываются самостоятельно при исчезновении причины

Код	Описание	Причина	Устранение
CFF	[НЕПРАВИЛЬНАЯ КОНФИГУРАЦИЯ] (CFF)	Текущая конфигурация неправильна	Возвратитесь к заводским настройкам или загрузите ранее сохраненную подходящую конфигурацию. См. параметр F C S в меню [ПРИВОД] (drC-), стр. 34
CFI	[ОШИБОЧНАЯ КОНФИГУРАЦИЯ] (CFI)	Ошибочная конфигурация Загруженная по сети конфигурация не соответствует ПЧ	Проверьте ранее загруженную конфигурацию Загрузите подходящую конфигурацию
USF	[НЕДОНАПРЯЖЕНИЕ] (USF)	Слишком слабая сеть Кратковременное снижение питания Неисправность зарядного сопротивления	Проверьте напряжение и параметр напряжения U n S Замените преобразователь

Документация

Руководство пользователя частотного преобразователя SCHNEIDER ELECTRIC ATV61; ATV71 - Скачать в формате PDF
Руководство по установке частотного преобразователя SCHNEIDER ELECTRIC ATV212 - Скачать в формате PDF
Краткое руководство пользователя частотного преобразователя SCHNEIDER ELECTRIC ATV312 - Скачать в формате PDF
Руководство по установке частотного преобразователя SCHNEIDER ELECTRIC ATV930; ATV950 - Скачать в формате PDF

Типовые схемы подключения ПЧ SCHNEIDER ELECTRIC

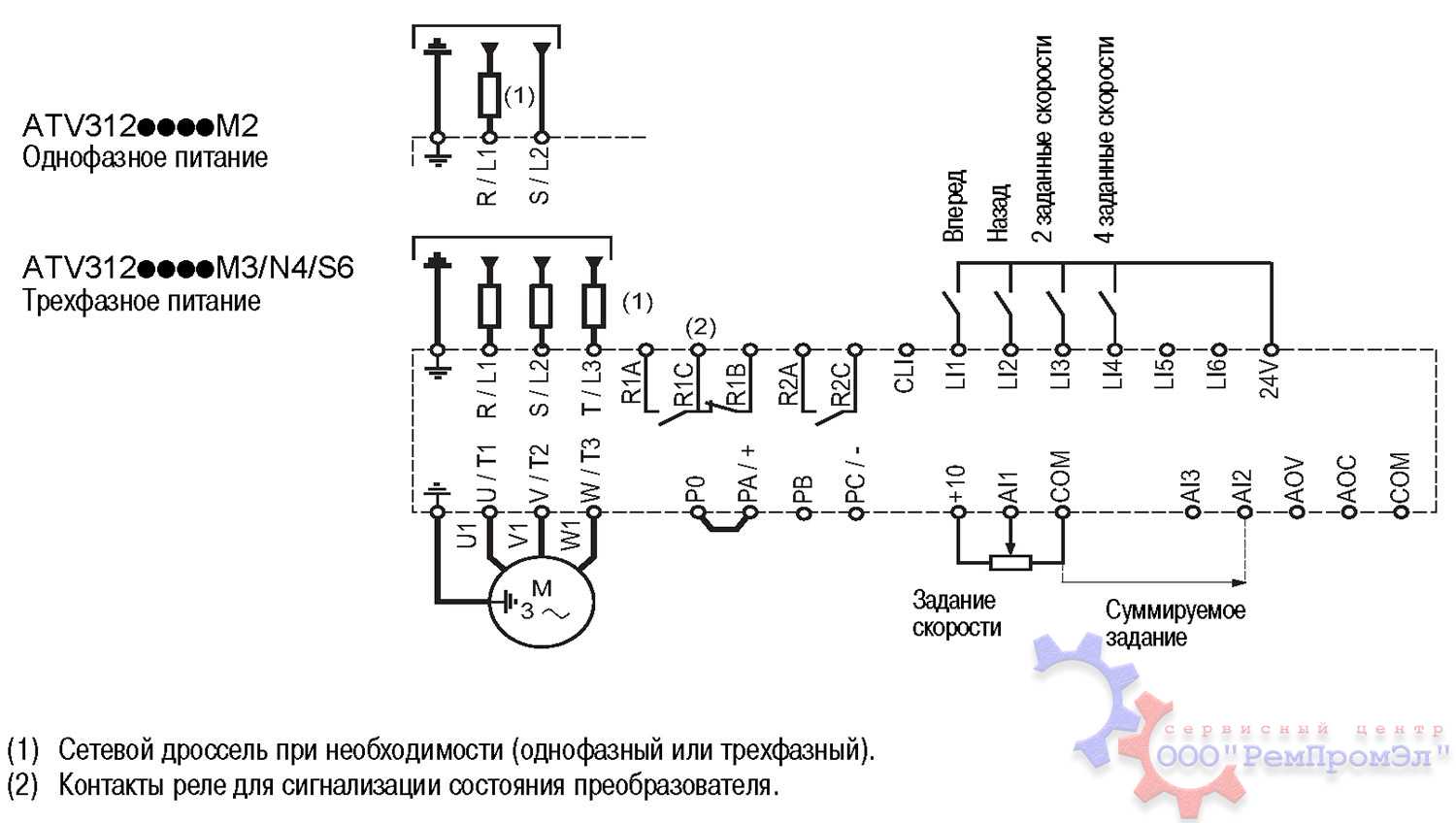

Схематический черчеж базовой схемы подключения частотного преобразователя SCHNEIDER ELECTRIC ATV312

О частотных преобразователях SCHNEIDER ELECTRIC

Частотные преобразователи SCHNEIDER ELECTRIC представляют собой высокотехнологичные устройства для управления скоростью и моментом электродвигателей переменного тока. Являясь одним из лидеров в области электротехники, компания SCHNEIDER ELECTRIC предлагает широкий спектр частотно-преобразовательных устройств, которые находят применение в различных отраслях промышленности и коммунального хозяйства.

Преобразователи частоты SCHNEIDER ELECTRIC отличаются высокой надежностью и энергоэффективностью. Они оснащены современными системами защиты от перегрузок, коротких замыканий и перегрева, что обеспечивает длительный срок службы оборудования. Интеллектуальные алгоритмы управления позволяют точно поддерживать заданные параметры работы электродвигателя, минимизируя энергопотребление.

Линейка частотных преобразователей SCHNEIDER ELECTRIC включает устройства различной мощности – от компактных моделей для маломощных приводов до мощных промышленных преобразователей. Все устройства отличаются модульной конструкцией, что упрощает их обслуживание и ремонт.

Сервисные возможности частотных преобразователей SCHNEIDER ELECTRIC впечатляют. Они оснащены встроенными диагностическими функциями, которые позволяют оперативно выявлять неисправности и предотвращать аварийные ситуации. Удобный интерфейс с возможностью подключения к промышленным сетям обеспечивает удаленный мониторинг и управление.

Сервисный центр “РемПромЭл” предлагает полный комплекс услуг по обслуживанию и ремонту частотных преобразователей SCHNEIDER ELECTRIC. Наши специалисты обладают глубокими знаниями особенностей работы данного оборудования и имеют многолетний опыт его ремонта. Мы проводим:

• Диагностику неисправностей
• Замену силовых модулей
• Ремонт плат управления
• Обновление программного обеспечения
• Калибровку устройств

Используя оригинальные запасные части и современное диагностическое оборудование, мы гарантируем высокое качество выполненных работ. Сервисный центр “РемПромЭл” обеспечивает оперативную техническую поддержку и консультации по вопросам эксплуатации частотных преобразователей SCHNEIDER ELECTRIC.

Обращаясь в “РемПромЭл”, вы получаете профессиональное обслуживание оборудования, которое поможет продлить срок его службы и обеспечить надежную работу вашего производства. Наши специалисты всегда готовы прийти на помощь и решить любые технические задачи, связанные с частотными преобразователями SCHNEIDER ELECTRIC.

Сервисное обслуживание

Сервисный центр “РемПромЭл” предлагает комплексное обслуживание частотных преобразователей SCHNEIDER ELECTRIC. Наши специалисты проводят профессиональную диагностику оборудования, выполняют ремонт любой сложности, осуществляют калибровку и настройку параметров работы. Мы также предоставляем услуги профилактического обслуживания и обеспечиваем поставку оригинальных запчастей для своевременного устранения неисправностей.

Выбор частотных преобразователей SCHNEIDER ELECTRIC – это инвестиция в надежное и эффективное оборудование, которое обеспечит стабильную работу вашего производства. Профессиональное обслуживание специалистами “РемПромЭл” гарантирует длительную и безотказную работу преобразователей, позволяя вам сосредоточиться на основной деятельности.

Свяжитесь с нашими специалистами для получения консультации или записи на обслуживание – мы поможем подобрать оптимальное решение для ваших задач и обеспечим его надежную эксплуатацию.

Типы частотных преобразователей SCHNEIDER ELECTRIC

Частотник

Тип частотного преобразователя

SCHNEIDER ELECTRIC

ATV630C20N4F; ATV312HU55N4; ATV12H037M2; ATV71HD18N4; ATV21HD11N4; ATV71LD17N4Z; ATV630U07M3; ATV630U15M3; ATV630U22M3; ATV630U30M3; ATV12H055M2TQ; ATV12H075M2TQ; ATV12HU15M2TQ; ATV12HU22M2TQ; ATV71HD15Y; ATV310H037N4E; ATV310H075N4E; ATV310HU15N4E; ATV310HU22N4E; ATV71HD18M3X; ATV310HU30N4E; ATV310HU40N4E; ATV310HU55N4E; ATV71HD18N4; ATV310HU75N4E; ATV212HU30M3X; ATV212HU30N4; ATV212HU40M3X; ATV71HD18Y; ATV212HU40N4; ATV212HU55M3X; ATV212HU55N4; ATV212HU75M3X; ATV212HU75N4; ATV71H037M3; ATV71HD18M3X337; ATV71HD18N4383; ATV71HD18N4S337; ATV71HD18N4Z; ATV71HD22M3X; ATV71HD22M3X337; ATV71HD22N4; ATV71HU30N4; ATV71HD22N4383; ATV71HU22M3Z; ATV71HU22N4; ATV71HU22N4383; ATV312H018M2; ATV71HU22N4S337; ATV71HU22N4Z; ATV71HU22Y; ATV71HU30M3; ATV61ES5C25N4; ATV71HU30M3S337; ATV71HU30M3Z; ATV71HU30N4383; ATV71HU30N4S337; ATV312H018M3; ATV312H037M2; ATV312H037M3; ATV312H037N4; ATV312H055M2; ATV312H055M3; ATV312H055N4; ATV312H075M2; ATV312H075M3; ATV312H075N4; ATV6B0C13N6; ATV6B0C11T6; ATV6B0C11Q6; ATV6B0C11N6; ATV660C11Q4X1; ATV660C13Q4X1; ATV660C16Q4X1; ATV660C20Q4X1; ATV660C25Q4X1; ATV660C31Q4X1; ATV660C35Q4X1; ATV660C40Q4X1

В таблице указаны далеко не все типы частотных преобразоватетей SCHNEIDER ELECTRIC ремонт которых предлагает наш сервисный центр. Мы предлагаем качественный ремонт частотных преобразователей SCHNEIDER ELECTRIC в Тольятти абсолютно любого года выпуска.

Оставить заявку на ремонт частотного преобразователя SCHNEIDER ELECTRIC

От того как и из каких комплектующих будет проводиться ремонт преобразователя зависит на сколько долго он сможет проработать в дальнейшем. Сделав правильный выбор, обратившись в сервисный центр "РемПромЭл" вы получите отремонтированный частотник в самые кратчайшие сроки, при этом мы стараемся использовать только оригинальные запасные части, на сколько это возможно, что дает возможность без каких либо рисков давать длинный гарантийный срок.

У вас есть проблемы с частотником? Вам нужен срочный ремонт частотного преобразователя SCHNEIDER ELECTRIC или его настройка? Оставьте заявку на ремонт частотника SCHNEIDER ELECTRIC в Тольятти воспользовавшись одноименной кнопкой на сайте либо обратитесь к нашим менеджерам. Связаться с ними можно несколькими способами:
