Ремонт и настройка энкодеров в Тольятти

Ремонт энкодеров в Тольятти

Ремонт энкодеровРемонт энкодеров это крайне сложная процедура, требующая стопроцентной отдачи от специалиста выполняющего ремонт датчика обратной связи. Кроме того, без специального ремонтного и диагностического оборудования произвести ремонт энкодеров просто невозможно.

Производя ремонт энкодеров выполняются следующие работы:

  • Чистка энкодера;
  • Диагностика неисправного датчика;
  • Ремонт или замена печатной платы энкодера;
  • Чистка или замена кодирующего стекла энкодера;
  • Настройка (программирование энкодера).

Обладая всем выше перечисленным, включая высококвалифицированный ремонтный персонал, сервисный центр «РемПромЭл» предлагает выполнить качественный ремонт энкодеров в Тольятти, в максимально короткий срок и по привлекательной цене.

От себя хотим заметить и в тоже время предостеречь, ремонт энкодера своими силами не только не возможен, но и с большой долей вероятности приведет к удорожанию ремонта и без того не дешёвого промышленного оборудования, а при самом плохом развитии событий может привести к не ремонтопригодности датчика.

Мы убеждены в том, что качество достигается только в том случае, когда каждый отдельно взятый механизм выполняет свою работу. Именно поэтому мы настоятельно рекомендуем ремонт энкодеров производить исключительно в специализированных сервисных центрах.

Настройка энкодера, программирование

Ремонт энкодеровНастройка, или программирование энкодера у каждого отдельно взятого производителя индивидуальная, но всё же настройка энкодеров различных производителей имеет и некоторые сходства.

Давайте разберем вариант программирования энкодера на примере энкодера SICK DRS61. Процесс настройки энкодера для компетентного персонала представляет собой довольно простую процедуру. Так как, энкодеры SICK серии DRS61 поступают к потребителю с заранее запрограммированными на заводе импульсами на оборот и шириной нулевого импульса в 90°.

Для изменения этих параметров, необходим программатор PGT-04-S и специальное программное обеспечение,а также соединительный кабель для соединения энкодера с компьютером посредством USB или LPT порта.

Корпус энкодера снабжен отверстием, закрытым резиновой заглушкой. Под заглушкой расположен четырех выводной разъем энкодера и кнопка обучения нулевому положению.

Программное обеспечение, совместимое с Windows, поддерживает стандартный пользовательский интерфейс. При инициализации энкодера в окне программы индицируются полные его данные

Еще раз подчеркну тот факт, что программирование энкодера у каждого производителя кардинально отличается от других. В случае необходимости качественной и быстрой настройки энкодера в Тольятти обращайтесь в сервисный центр «РемПромЭл».

Мы не просто настроем ваш энкодер, но и дадим шестимесячную гарантию.

Ремонт и настройка энкодеров в «РемПромЭл», преимущества

Ремонт энкодеровСервисный центр «РемПромЭл» работает на рынке ремонта промышленного оборудования и электроники уже более 10 лет и за это время специалисты компании получили колоссальный опыт в данном направлении.

Ремонт и настройка энкодеров в Тольятти это лишь 1 пункт в длинном списке производимых ремонтных работ. Основное направление нашей компании с момента ее открытия именно предоставление услуг по ремонту и программированию промышленного оборудования.

Мы строго следим за качеством исполнения ремонтно-восстановительных работ и даем гарантию на ремонт энкодера и на запасные части замененные в процессе реанимации датчика угловых перемещений шесть месяцев.

Обратившись в сервисный центр «РемПромЭл», вы гарантированно получаете.

  • Глубокую диагностику с выявлением причины неисправности энкодера;
  • Качественный ремонт энкодера в кратчайшие сроки;
  • Настройку энкодера, программирование;
  • Гарантию на ремонт и запасные части 6 месяцев.

По мере возможности мы входим в положение клиентов и, если есть возможность сроки ремонт могут быть существенно сокращены.

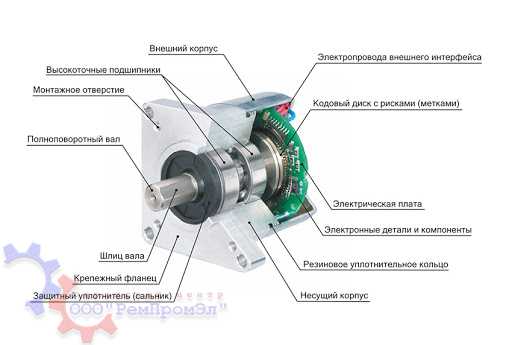

Энкодер, принцип работы

 Ремонт энкодеров

Оптический инкрементальный энкодер состоит из пяти основных компонентов:

  • Светодиод в качестве источника света;
  • Вращающийся кодовый диск;
  • Неподвижная маска;
  • фотодетектор(ы);
  • схема усиления и преобразования сигнала.

Кодовый диск вращается перед неподвижной маской, перекрывая световое излучение светодиода. Свет, который проходит через маску, принимается фотодетектором, который генерирует импульсы в форме квази - синусоидального сигнала. Микросхемы обработки преобразуют этот сигнал в меандр, который обрабатывается счетчиком.

Энкодеры делятся на абсолютные и инкрементальные. Абсолютные энкодеры отличаются от инкрементальных тем, что запоминают свою позицию даже при отключении питания в то время, когда инкрементальные энкодеры показывают позицию в реальном времени и не способны запоминать свое последнее положение.

Энкодер или как его называют датчик углового перемещения устанавливается на серводвигатели, с его помощью достигается максимальная точность движения вала как в одну, так и в другую сторону.



Распиновка разъемов энкодера

У каждого производителя энкодеров своя распиновка (распайка) контактов разъемов, также распиновка может отличатся даже у одного производителя в зависимости от серии.

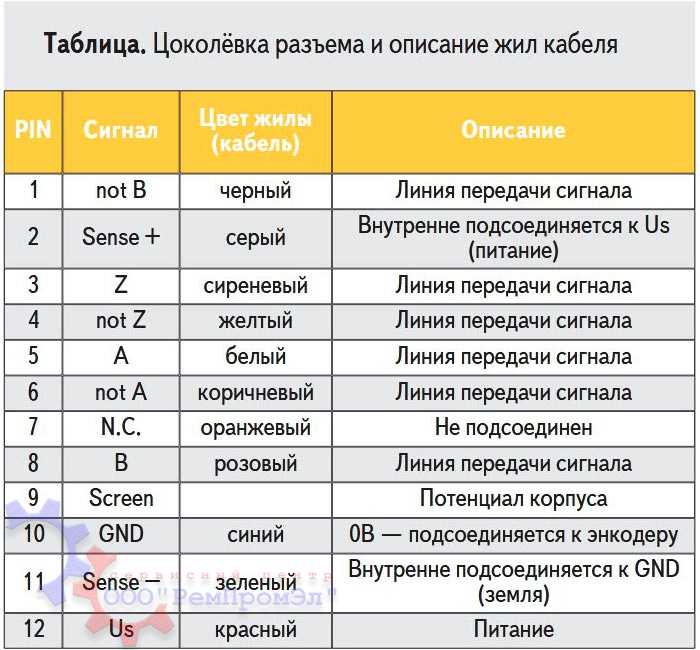

Распиновка энкодера SICK DRS61

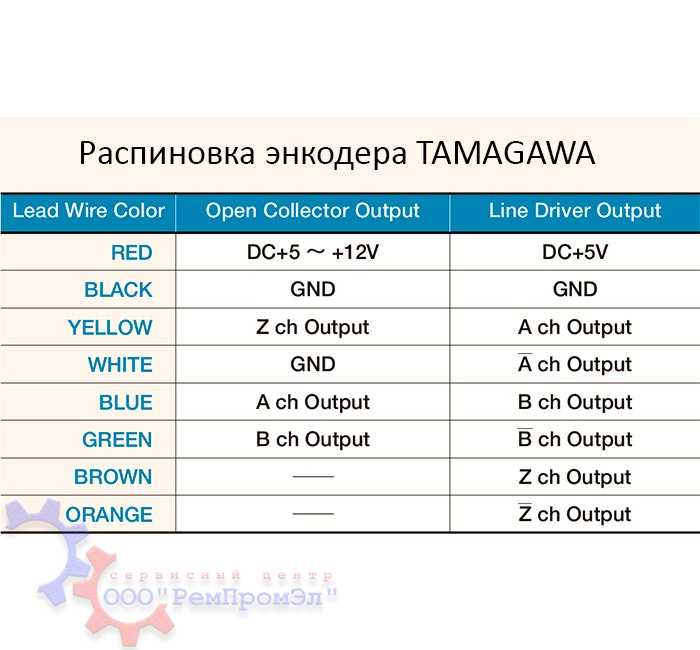

Распиновка энкодера TAMAGAWAOIS 38 Series

001

002

Ошибки энкодера

В таблице ниже представлены возможные ошибки энкодера работающего в паре с частотным преобразователем YASKAWA L1000V

Код ошибки энкодера Описание ошибки энкодера Устранение ошибки энкодера

Ошибка направления вращения

dv3

И мело место отклонение скорости выше 30%, когда задание момента и направление ускорения противоположны.

  • Проверьте подключение энкодера.
  • Проверьте направление вращения энкодера.
  • Выполните настройку смещения.
  • Уменьшите нагрузку. Проверьте цикл работы тормоза.

Ошибка направления вращения

dv4

Скорость электродвигателя и задание скорости имеют противоположные направления, и отклонение скорости превышает установку F1-19.

  • Проверьте направление вращения энкодера.
  • Выполните настройку энкодера.
  • Проверьте цикл работы тормоза.

Ошибка данных связи с энкодером

oFx53

  • Неправильное напряжение питания энкодера.
  • Неправильный тип энкодера.
  • Неправильное подключение энкодера.
  • Проверьте настройку питания энкодера на опциональной плате.
  • Проверьте подключение энкодера, особенно его сигнальных проводов.

Ошибка энкодера

oFx54

  • Помехи в сигнале энкодера.
  • Плохое подключение.
  • Проверьте подключение энкодера и убедитесь, что экран кабеля энкодера как следует заземлен.

Энкодер отключен

PGo

  • В параметре F1-02 установлено 0, 1 или 2, и сигнал от энкодера отсутствует дольше времени, установленного в F1-14.
  • В параметре F1-02 установлено 3, и сигнал от энкодера отсутствует дольше времени, установленного в F1-14.
  • Проверьте подключение энкодера.
  • Проверьте питание энкодера.
  • Проверьте цикл управления.
  • Убедитесь, что при пуске разгона тормоз полностью освобожден.

Ошибка позиционирования

SvE

  • Электродвигатель проскочил целевую позицию при позиционировании.
  • Проверьте параметры контура управленияскоростью и исправьте их при необходимости.
  • Проверьте установки позиции блокировки.
  • Проверьте сигнал обратной связи энкодера на наличие помех.

Замена энкодера

В некоторых случаях может понадобится замена энкодера, причин может быть несколько. Основная причина, по которой может потребоваться замена энкодера это сто процентная выработка рабочего ресурса, ремонт энкодера в данном случае просто невозможен.

Также замена энкодера может быть может быть актуальной в случае экономии времени, заменил энкодер и запустил производство, а отремонтированный энкодер станет резервным на случай выхода из строя работающего датчика.

Последний, но немаловажный момент. Замена энкодера необходима в случае, когда запасные части по причине снятия с производства датчика найти невозможно. К примеру, кодирующие стекло определенной серии энкодера одного производителя не имеет аналогов, то есть у каждой линейки энкодеров свое уникальное кодирующие стекло.

Сервисный центр Кернел наряду с ремонтом энкодера так же предоставляет услугу по замене энкодера и его настройке на серводвигателе. Опытный персонал сервисного центра с помощью новейшего специализированного оборудования произведет данную работу максимально быстро и качественно

Купить энкодер в Тольятти

Для максимальной экономии времени на доставку датчика сервисный центр «РемПромЭл» предлагает купить энкодер со склада организации, наличие вы можете уточнить у наших менеджеров.

Вы можете купить энкодер абсолютно новый либо отремонтированный и проверенный на специальном стенде. Все промышленное оборудование, выставленное на продажу компанией «РемПромЭл» рабочее.

При покупке энкодера вы получите гарантию на датчик шесть месяцев. В случае необходимости мы установим и настроим энкодер на ваш серводвигатель.

Производители энкодеров, типы

На сегодняшний день без датчиков обратной связи невозможно представить себе ни одно производство, самые известные производители энкодеров нашедшие широкое распространение в России это:

Производитель Типы энкодеров

TAMAGAWA SEIKI

TS5668N20, TS5643N110, TS5722N10, TS5720N8410, TS5291N100, TS5214N8566, TS5208N130, TS5207N577, TS5214N8566

YASKAWA

UTSIH-B17CK, UTTIH-B20FM, UTSAH-B17CL, UTTAH-B20GL, UTOPI-150VC, UTOPH-81AUS, UTTSH-B20RH20, UTMAH-B12BDYR8

SICK

SEK37-HFA0-K02, SEL37-HFA0-K02, SFS60-HMAB0K02, SFM60-HPKB0K02, SEK52-HNA0-K02, SEL52-HFA0-K02, SEK34-HFB0K02

FANUC

A86L-0027-0001#001, A860-2000-T351, A860-2005-T301, A860-0365-T001, A860-0346-T041, A860-0346-T141

OMRON

E6B2-CWZ6C 1024P/R, E6B2-CWZ1X 1000P/R, E6B2-CWZ6C 360P/R, E6B2-CWZ6C 60P/R, E6B2-CWZ5B 720P/R, E6B2-CWZ5B 600P/R

MITSUBISHI

OSE105S2A, MBE205S2, OSE104S2, OSA253S2, RFH102422IM68, RFH1024221, OSA253S, OSE104S, OSE17R, OSE17R-101

HEIDENHAIN

RCN 226 16384 03S17-7V, ROD 420 5000 27S12-03, ERN1387 2048 62S14-70 ID 749 144-59, ECN 1313-2048 62S12-78

Мы выполняем ремонт энкодеров любых производителей серий и типов, нам не важен год выпуска данного энкодера, снят ли он с производства или нет.
